13串电感主动相邻均衡板
¥45.00
本模块是相邻压差均衡,相邻电池压差达到0.1V以上芯片内部触发均衡工作;
直到相邻电池压差下降到0.03V以内就会停止工作;
用在电池包上面充放电时存在相邻压差触发均衡工作,电池包电压误差也会被拉回到比较理想的数值,减少电池维护成本。
- 描述
- 其他信息
- 用户评价 (0)
描述
购前须知:
本产品主要用于三元锂、磷酸铁锂、钛酸锂等锂电池组均衡各 串电压使用,购买前请先检测是否由于电池组压差过大而导致的续 航能力差故障。
如果是电池损坏、内阻过大、进水等其他原因造 成的则不能修复。
均衡板需搭配保护板一起使用! 部分聚合物电池也可使用,购买前记得去官方店铺咨询客服哦。
产品概述
锂电池主动均衡器是为大容量串并联电池组的充放电量身打造,具备整组全盘无差别均衡功能。
电路板喷涂三防漆,具有优越的绝缘、防潮、防漏电、防震、防尘、防腐蚀、防老化、耐电晕等性能,能有效地保护电路,提高产品的安全可靠性。
本产品适合于三元锂和磷酸铁锂电池,最小均衡压差为0.03V,均衡电流最大为1.2A。
压差 0.1V 时电流约为0.5-0.7A(实际上会与电池的容量和内阻有关)。
产品参数

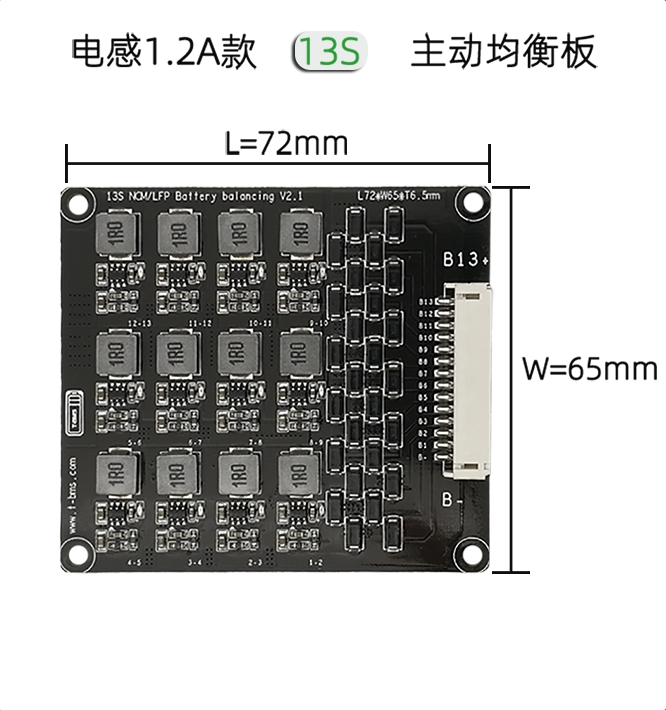

BL013S01A图片 | |||
---|---|---|---|
参数 | 描述 | ||
尺寸 | 72×65毫米 | ||
品牌名称 | 雷链 | ||
产品名称 | 13串1.2A电感均衡板 | ||
电芯串数 | 2S-13S | ||
适用电芯类型 | 三元锂/碳酸铁锂 | ||
产品型号 | BL013S01A | ||
工作电压范围 | 2.0V-4.5V | ||
均衡电流 | 相邻压差0.1V以上,电流在0.5-0.7A左右;相邻压差0.2V以上,达到最大均衡电流1.2A;压差越小,电流越小。 | ||
平衡模式 | 相邻均衡,主动均衡 | ||
包装清单 | 均衡板+排线 |
产品工作原理
相邻电池压差达到0.1v以上工作,0.03v以内停止工作。
电池包充放电时存在的相邻压差触发均衡工作, 使电压误差保持在理想状态,降低电池维护成本。
注意:此板不能用作维修工具,需配合锂电池保护板一起使用!
产品工作示例 | ||||
---|---|---|---|---|
连接器 | BL08S1.2A | |||
名称 | 定义 | |||
A | LED指示灯 | 常亮:正在均衡/常灭:未均衡/闪烁:电路故障 | ||
B—B8+ | B- | 第一串电池负极 | ||
B1+ | 第一串电池正极 | |||
B2+ | 第二串电池正极 | |||
B3+ | 第三串电池正极 | |||
B4+ | 第四串电池正极 | |||
B5+ | 第五串电池正极 | |||
B6+ | 第六串电池正极 | |||
B7+ | 第七串电池正极 | |||
B8+ | 第八串电池正极 |
产品工厂实拍
BL013S01A图片 | 对应参数 | |||
---|---|---|---|---|
参数 | 描述 | |||
尺寸 | 72×65毫米 | |||
品牌名称 | 雷链 | |||
产品名称 | 13串1.2A电感均衡板 | |||
电芯串数 | 2S-13S | |||
适用电芯类型 | 三元锂/碳酸铁锂 | |||
产品型号 | BL013S01A | |||
工作电压范围 | 2.0V-4.5V | |||
均衡电流 | 相邻压差0.1V以上,电流在0.5-0.7A左右;相邻压差0.2V以上,达到最大均衡电流1.2A;压差越小,电流越小。 | |||
平衡模式 | 相邻均衡,主动均衡 | |||
包装清单 | 均衡板+排线 |
产品工作原理
相邻电池压差达到0.1v以上工作,0.03v以内停止工作。
电池包充放电时存在的相邻压差触发均衡工作, 使电压误差保持在理想状态,降低电池维护成本。
注意:此板不能用作维修工具,需配合锂电池保护板一起使用!
产品工作示例 | 连接定义 | ||||
---|---|---|---|---|---|
连接器 | BL08S1.2A | ||||
名称 | 定义 | ||||
A | LED指示灯 | 常亮:正在均衡/常灭:未均衡/闪烁:电路故障 | |||
B—B8+ | B- | 第一串电池负极 | |||
B1+ | 第一串电池正极 | ||||
B2+ | 第二串电池正极 | ||||
B3+ | 第三串电池正极 | ||||
B4+ | 第四串电池正极 | ||||
B5+ | 第五串电池正极 | ||||
B6+ | 第六串电池正极 | ||||
B7+ | 第七串电池正极 | ||||
B8+ | 第八串电池正极 |
产品工厂实拍
产品应用场景
雷链产品,多场景适用,满足各场景的应用需求。
使用注意事项
- 使用过程中一定要遵循设计参数及使用条件,不得违背本规格书参数使用,否则容易损坏均衡板,进而损坏电池组。
- 使用过程中要防静电,在测试,安装,接触该均衡板时,要有相应的放静电措施。
- 使用中注意引线头,电烙铁,锡渣等不要碰到电路板上的元器件,否则有可能损坏本均衡板。
- 使用过程中如出现异常情况,请立即停止使用,送回原厂或请专业维修人员进行维修。
- 本均衡板已经做了大量的可靠性试验,可靠性远远高于市面上的一般均衡板,同时也要保证电芯的工艺,才会尽可能地减少燃烧的发生。
安全注意事项:
本公司致力于品质,可靠性的提高,但是一般而言,电气产品都会有发生故障的概率。根据使用环境和条件的不同,耐久性也会有一定差异。使用时采用冗长设计,避免因过载使用引起异常发热,冒烟,甚至是人身事故,火灾事故,社会性损害等的发生。
更多详情使用信息,请关注导航栏中解决方案与案例中的企业技术文档。
其他信息
尺寸 | 72 × 65 毫米 |
---|
